Сканирование всех фасадов ГЗ МГУ

Главное здание МГУ имени М.В. Ломоносова — одна из самых узнаваемых высотных доминант Москвы: центральная башня высотой 240 м, увенчанная шпилем со звездой, и протяжённые фасады в стиле сталинского ампира, насыщенные архитектурным декором.

Задача

Перед нами стояла задача создать полный комплект обмерных чертежей и картограмм дефектов всех фасадов Главного здания МГУ — точную цифровую фиксацию текущего состояния объекта для составления проекта и смет последующей реставрации.

Работа выполнялась в рамках государственного заказа, а значит — с повышенными требованиями к достоверности материалов и с обязательным прохождением экспертизы по итогам изысканий.

Почему до нас не могли найти исполнителя

До обращения к нам заказчик уже пытался найти подрядчика для этой работы. Причина отказа коллег оказалась технической: классическое лазерное сканирование с земли физически не позволяет получить качественный материал для верхних ярусов здания, шпиля и звезды — слишком велика высота и слишком много экранирующих элементов конструкции. Ни один из рассмотренных исполнителей не предложил решения, которое закрывало бы объект полностью, без «слепых зон» верхней части комплекса здания.



Решение: комбинированный метод

Мы предложили заказчику комбинированный способ съёмки, совмещающий:

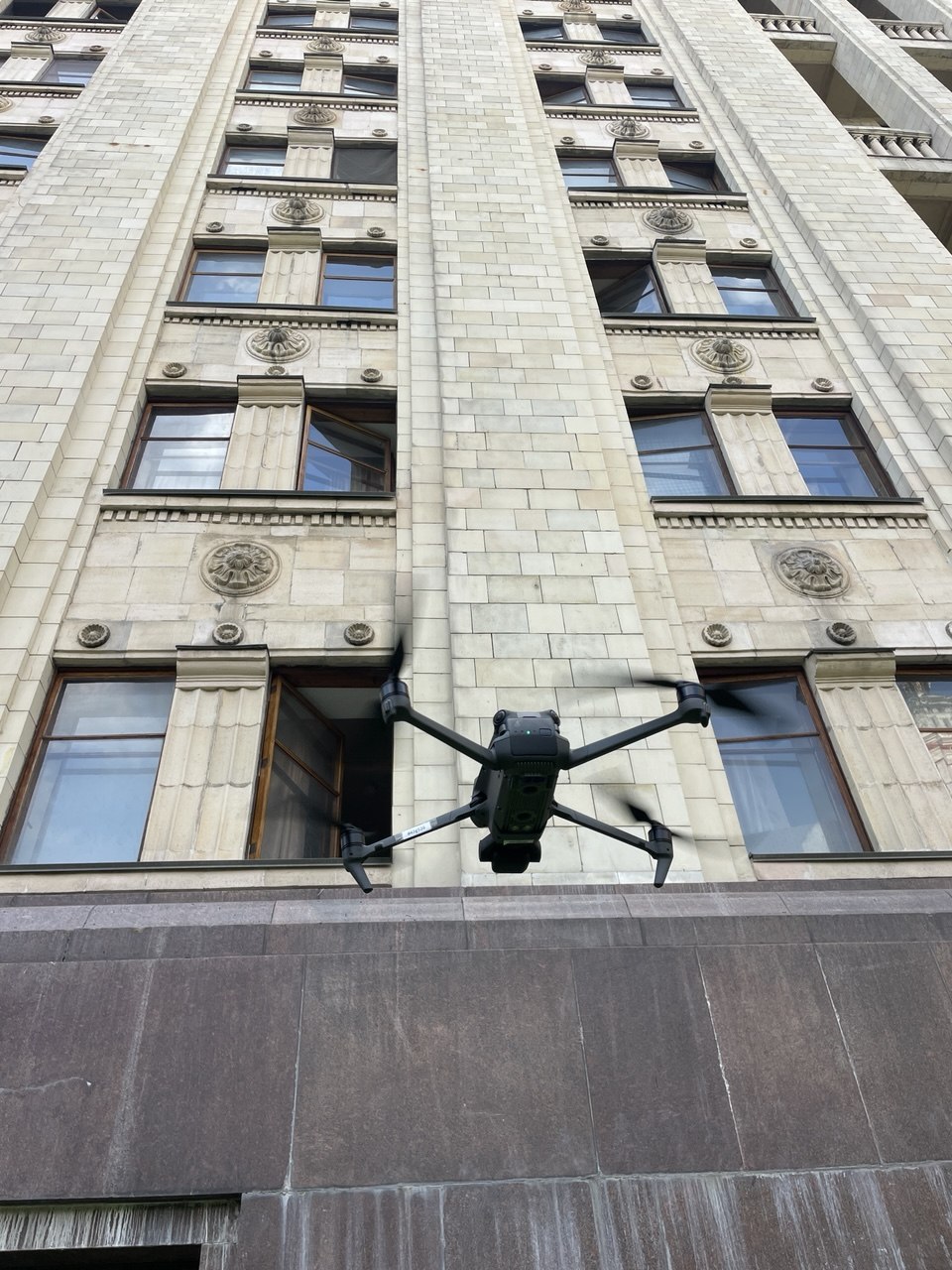

• аэрофотограмметрию с БПЛА для съёмки протяжённых фасадов и труднодоступных по высоте участков;

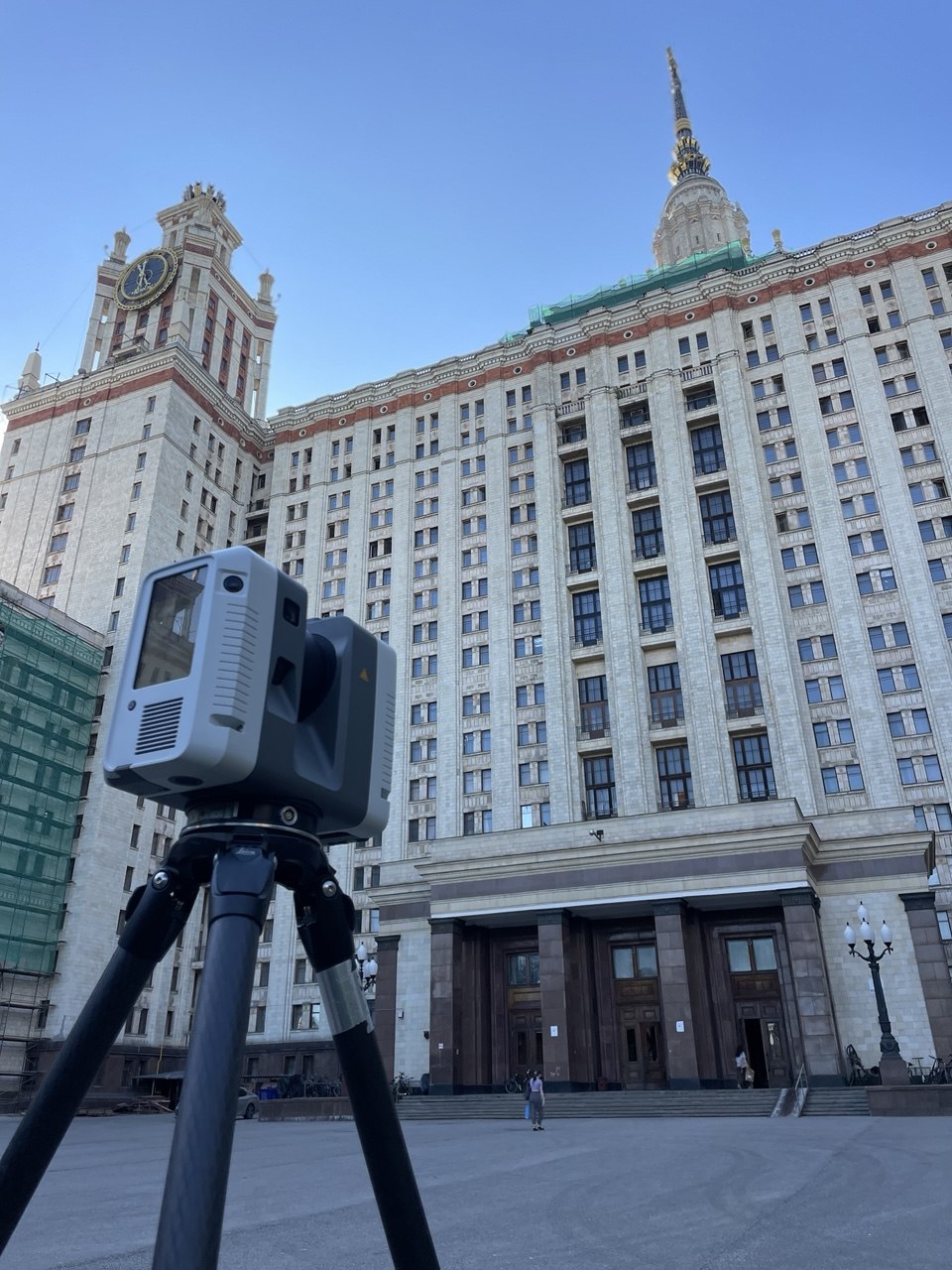

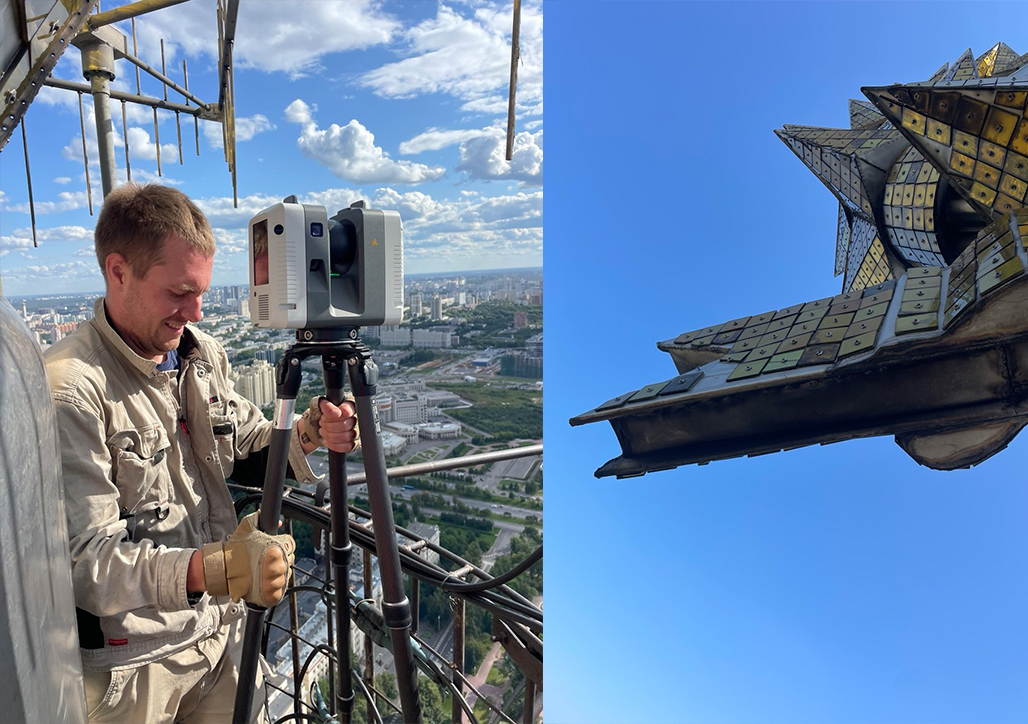

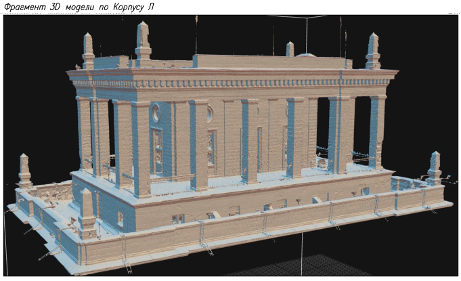

• наземное лазерное сканирование часть участков снималась с земли (балконы, колоннады, входные группы)

Такое сочетание позволило закрыть весь периметр здания без исключений — от цокольных этажей до вершины шпиля.

Геодезическое обеспечение точности

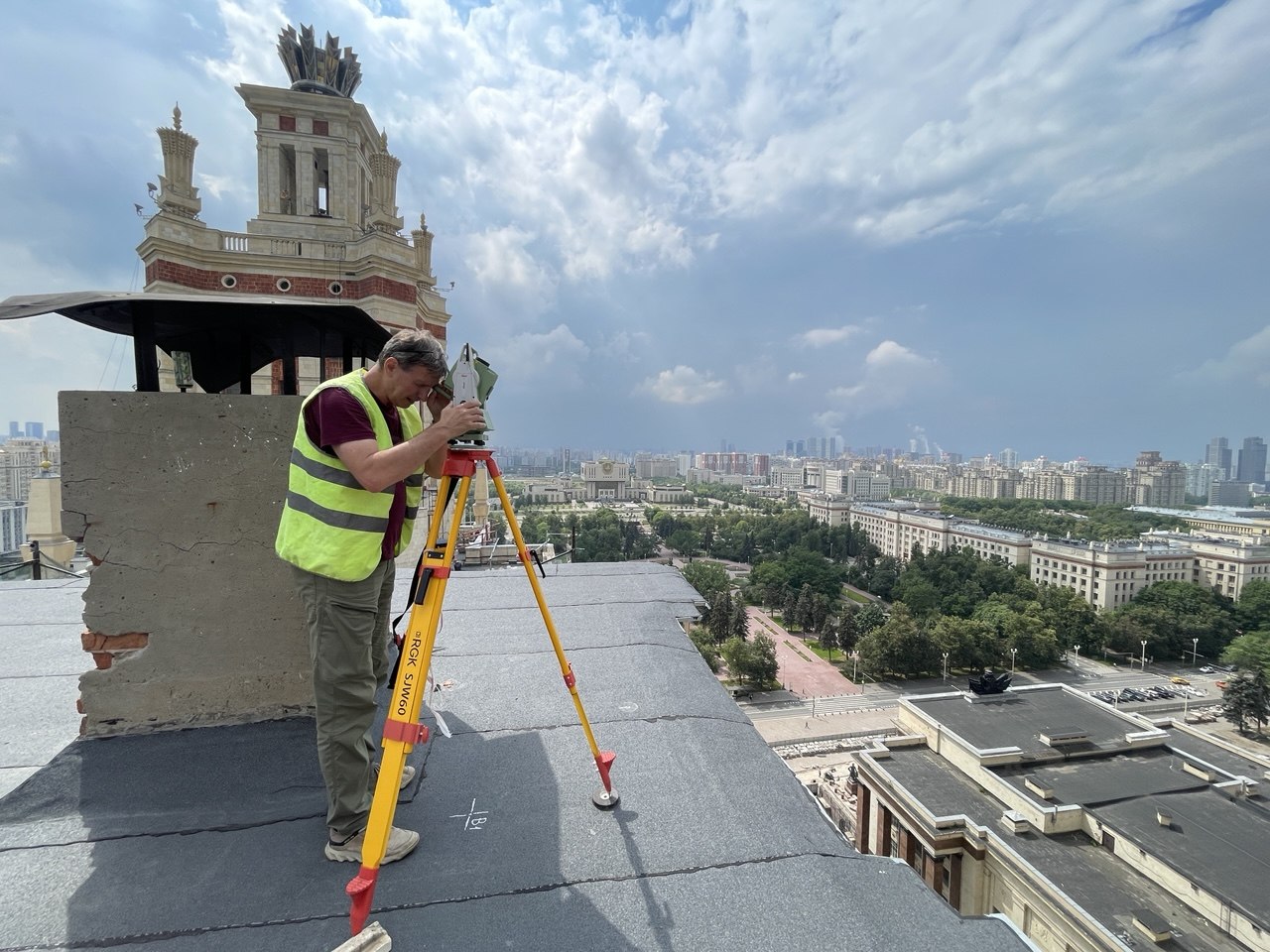

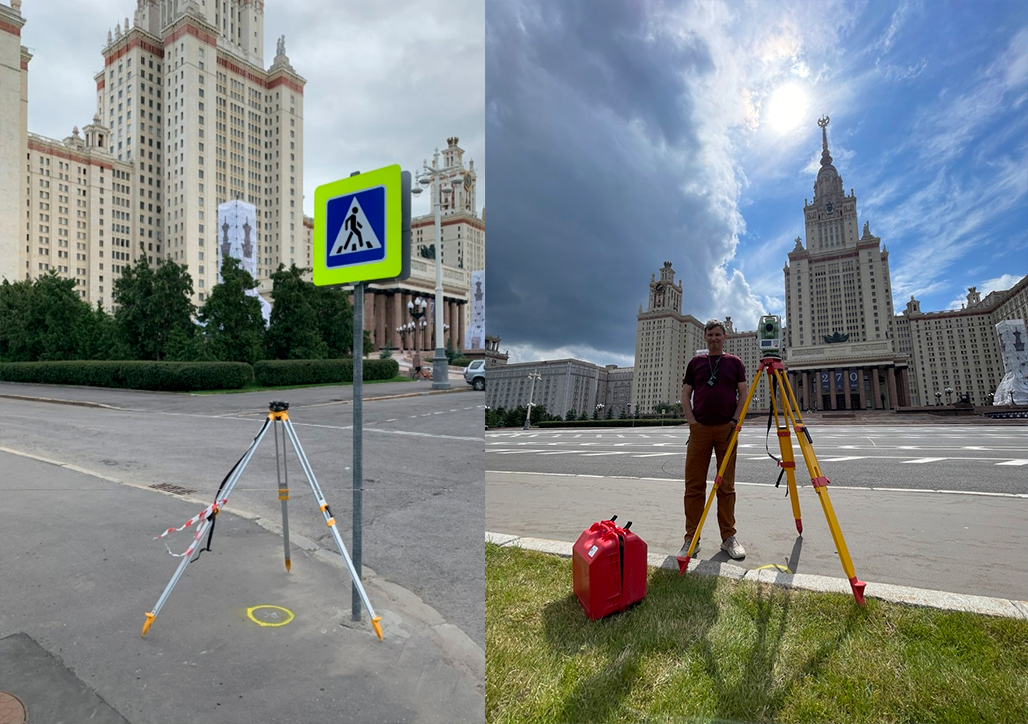

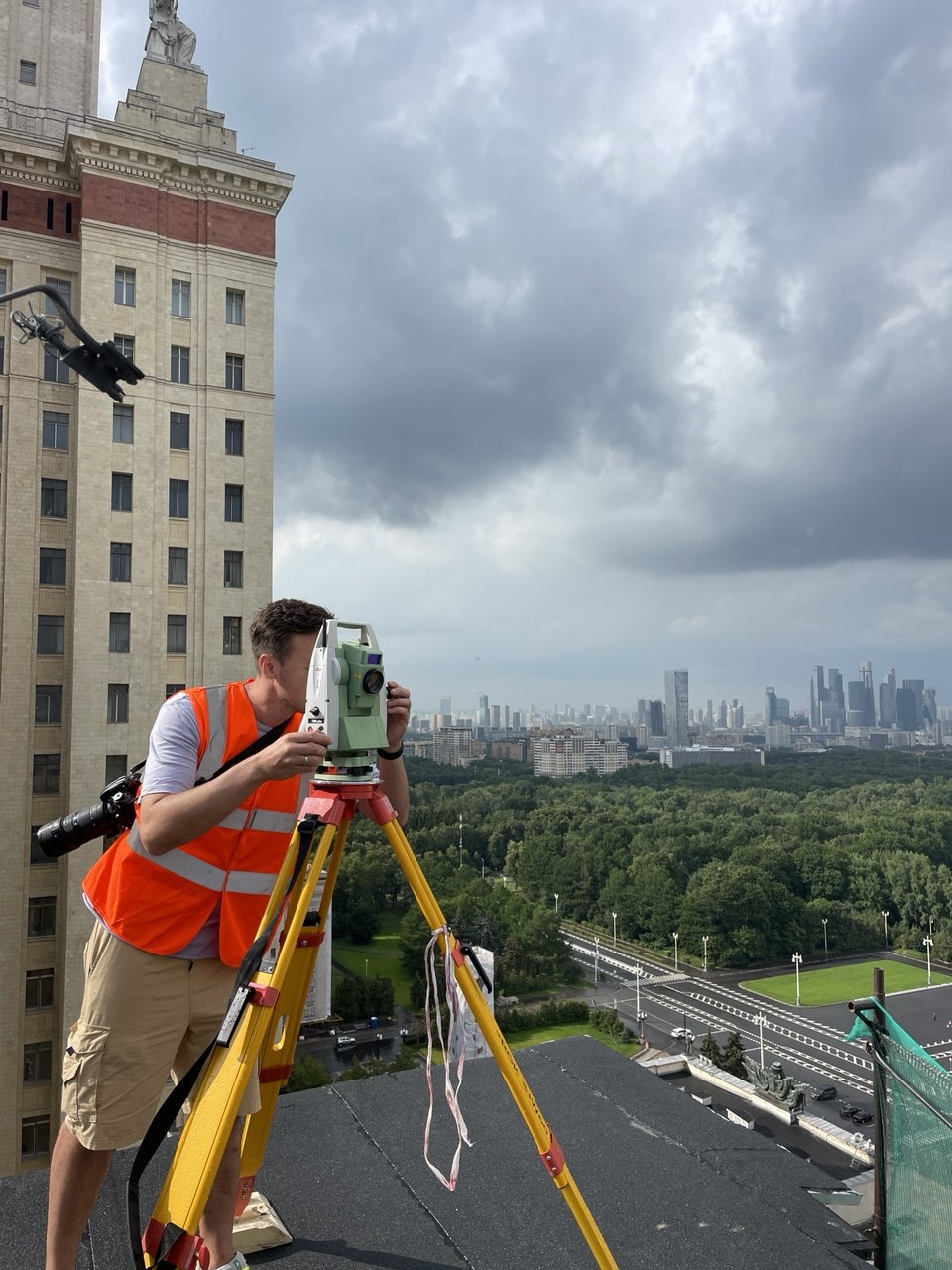

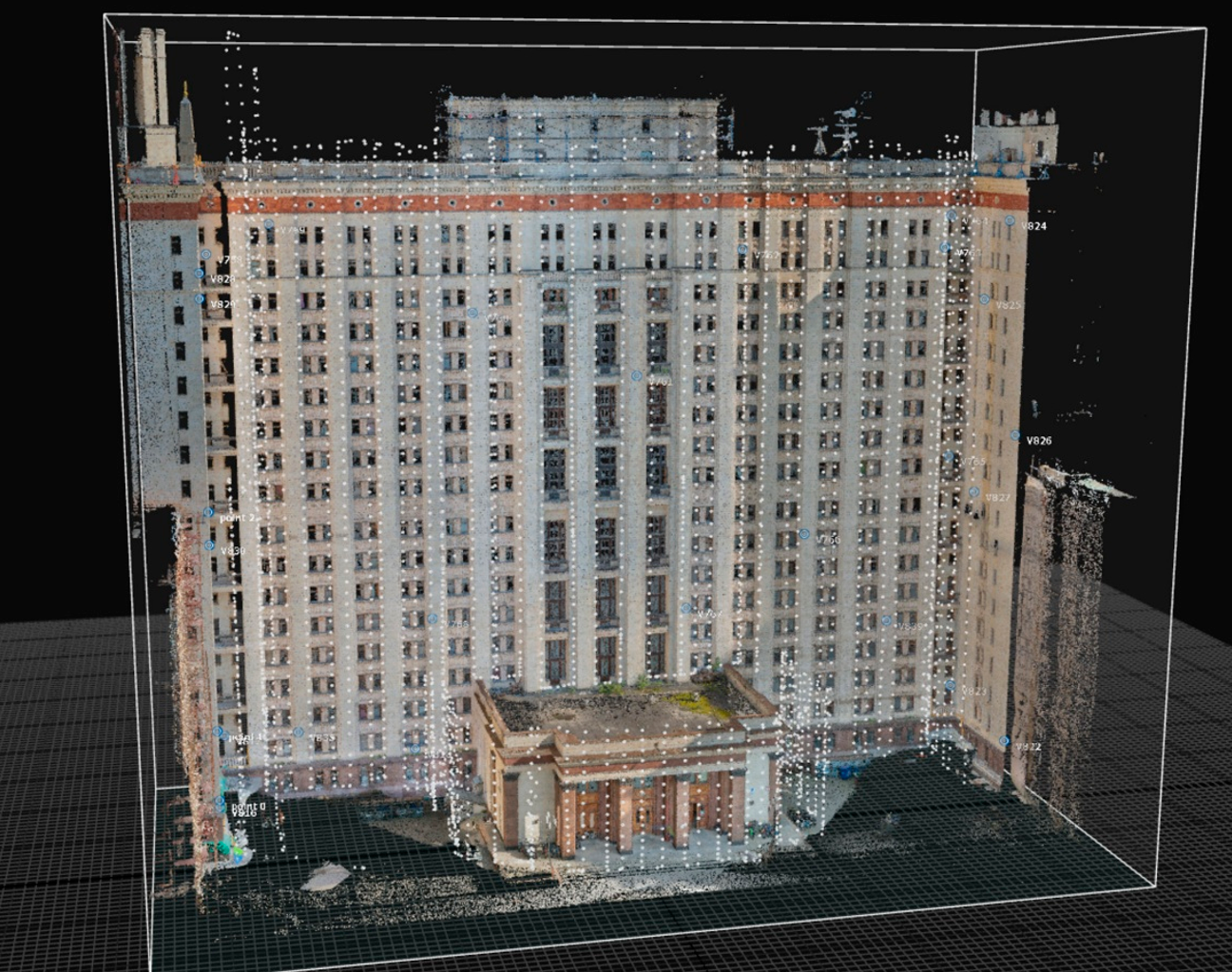

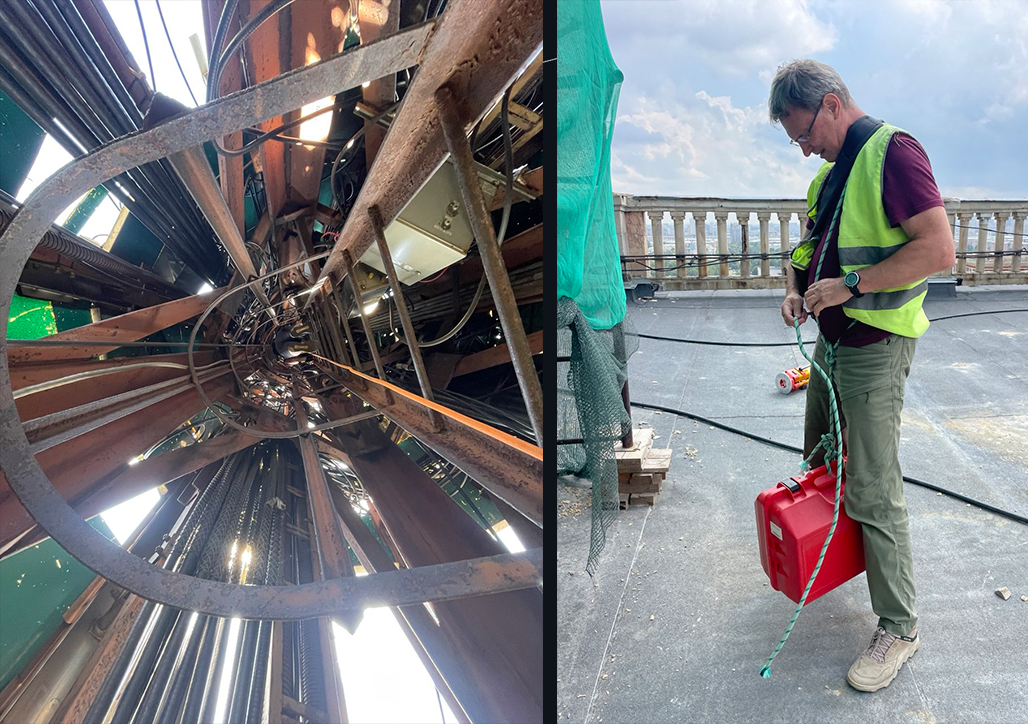

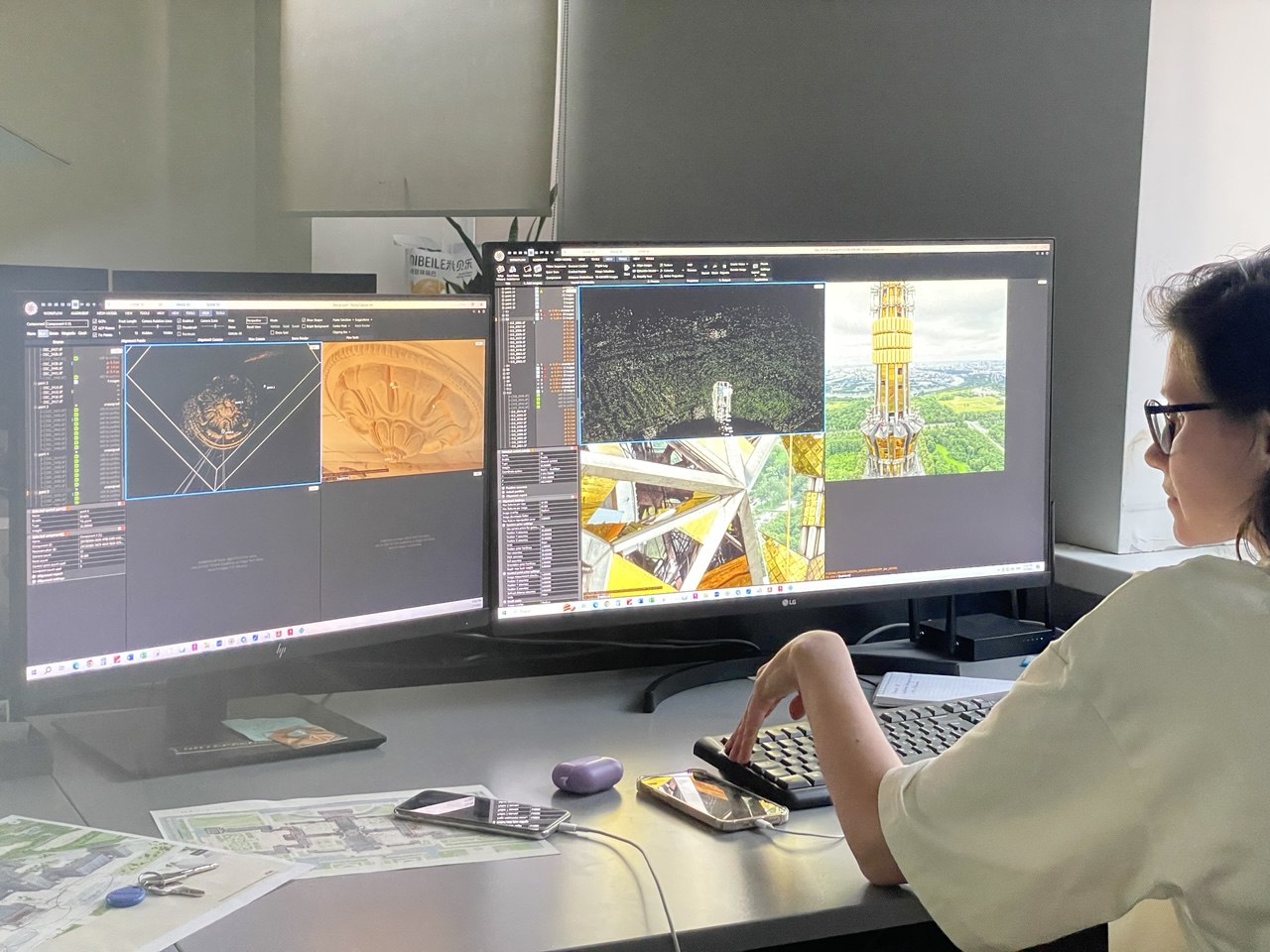

Чтобы обе съёмочные технологии сходились в единую, метрически достоверную модель, на фасадах было закоординировано 838 опорных (опознавательных) точек. Координирование выполнялось электронным тахеометром Leica TS07 R1000, а геодезический ход был проложен по пунктам МГГТ — это дало надёжное съёмочное обоснование для всей последующей обработки в московской системе координат и высот.

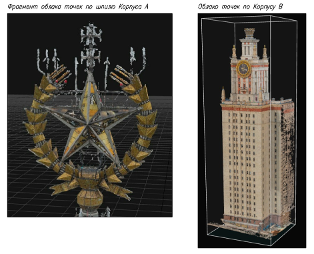

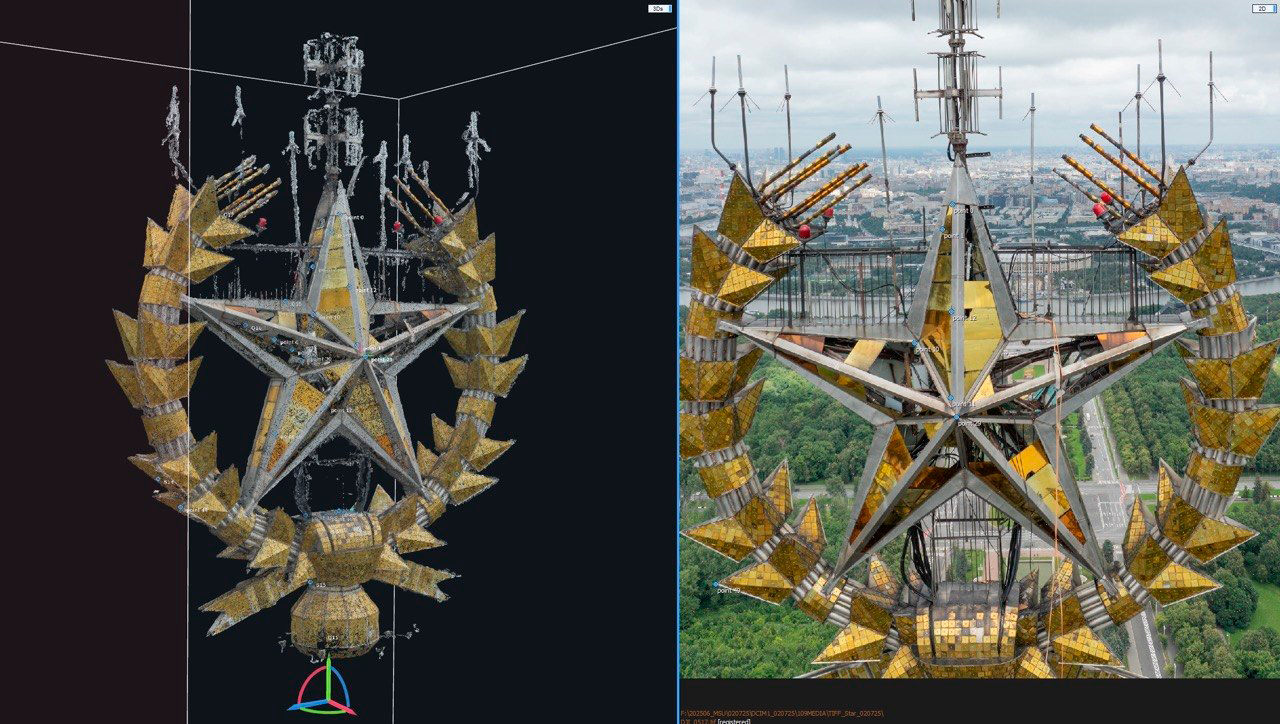

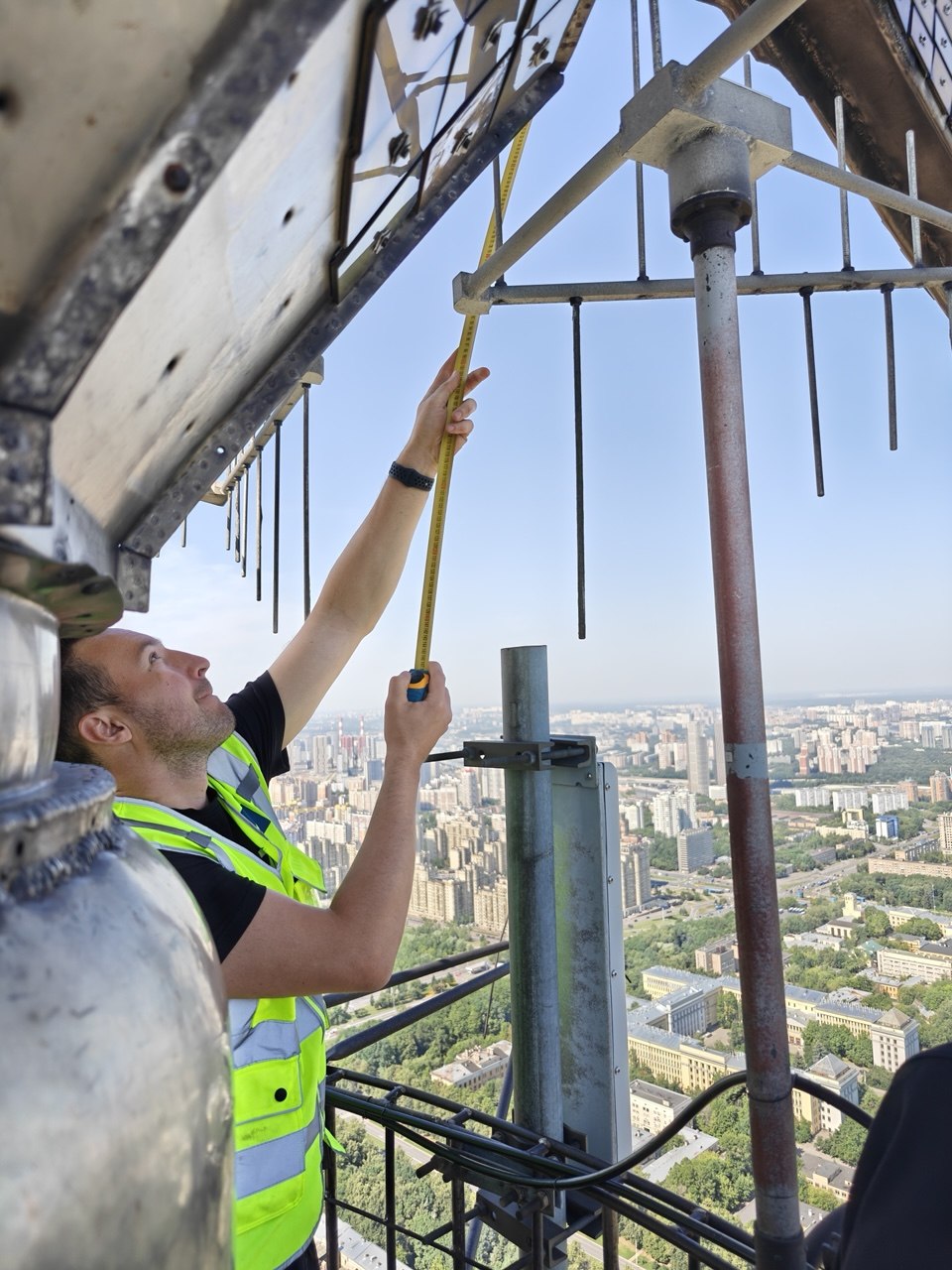

Отдельное внимание уделили шпилю и звезде: на звезде было закоординировано более 10 опорных точек для детального контроля. Смысловая нагрузка здесь была особой — зеркальные элементы звезды заказывались из-за границы, и права на ошибку при определении их геометрии просто не было.

Результат

По итогам работ заказчику переданы:

1. Обмерные чертежи всех фасадов Главного здания МГУ;
2. Картограммы дефектов в форматах dwg/pdf;
3. Ведомости дефектов по каждому фасаду;

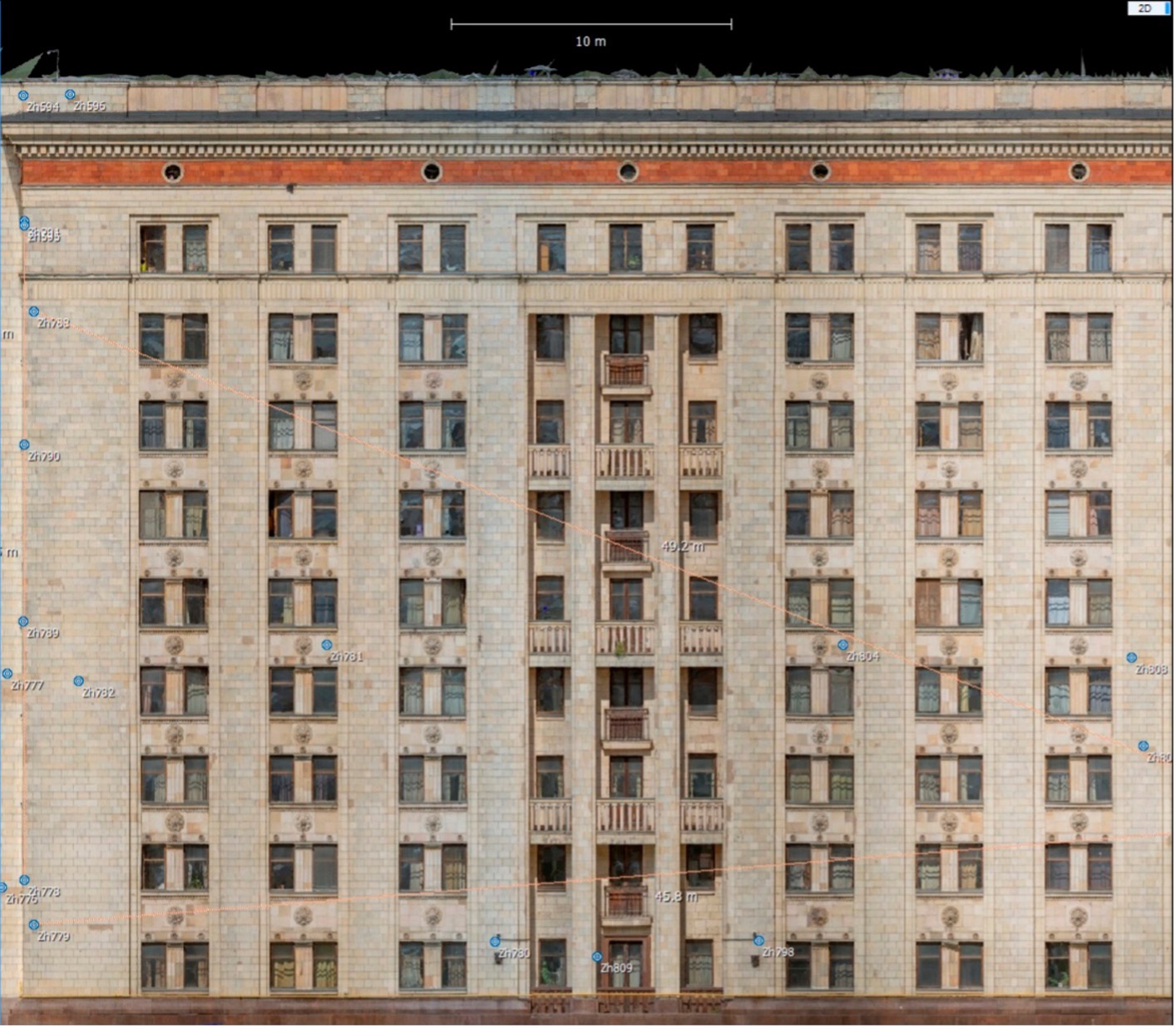

4. Детальные ортофотопланы фасадов с разрешением менее 1 мм на пиксель.
