За последние годы технология лазерного сканирования кардинально преобразила подход к получению точных пространственных данных. От исторических памятников до промышленных объектов, от городских кварталов до горных выработок — эта технология стала стандартом в области трехмерного моделирования и изысканиях.
Доверяя проведение лазерного сканирования профессиональным компаниям, заказчики получают доступ к высокоточным пространственным данным, не инвестируя в дорогостоящее оборудование и обучение специалистов.
Услуги лазерного сканирования
Компания «Сервис ГЕО» предлагает полный комплекс услуг по лазерному сканированию объектов любой сложности с использованием современного оборудования и передовых методик обработки данных.
Что такое лазерное сканирование — определение и принципы
Принцип работы основан на следующих этапах:
- Специализированное оборудование направляет лазерный луч на поверхность объекта
- Луч отражается от поверхности и возвращается к прибору
- Система фиксирует время прохождения луча или изменение его фазы
- На основе этих данных вычисляется точное расстояние до каждой точки
- По координатам множества точек формируется трехмерная модель объекта

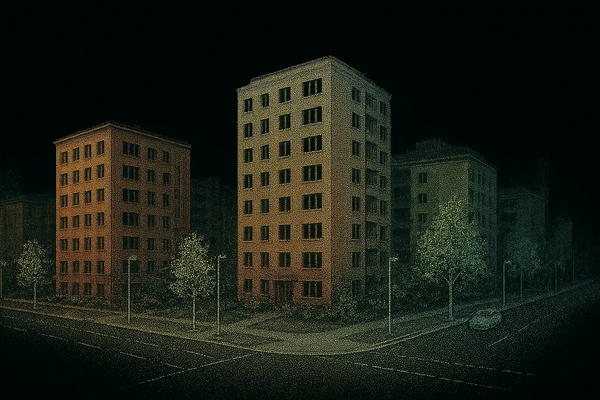

Результатом работы становится «облако точек» — массив данных, содержащий координаты миллионов точек в пространстве. Современные технологии позволяют определять координаты до миллиона точек в секунду с точностью до нескольких миллиметров, что делает услуги лазерного сканирования незаменимыми для множества отраслей.
Историческое развитие технологии лазерного сканирования
| Период | Ключевые события | Доступность услуг |
|---|---|---|
| 1960-е годы | Изобретение лазера, первые эксперименты по измерению расстояний | Доступно только военным и научным организациям |
| 1980-е годы | Появление первых коммерческих систем | Только крупным корпорациям с огромными бюджетами |
| 1990-е годы | Развитие технологии, уменьшение размеров оборудования | Появление специализированных компаний-подрядчиков |
| 2000-е годы | Активное проникновение в гражданские отрасли | Услуги стали доступны широкому кругу организаций |
| 2010-е годы | Появление мобильных и портативных систем | Расширение спектра услуг и снижение их стоимости |
| 2020-е годы | Развитие компактных и беспилотных платформ | Высокая доступность услуг для бизнеса любого масштаба |
Исторический опыт на службе современности
Компания «Сервис ГЕО» использует накопленный десятилетиями опыт развития лазерных технологий, применяя самые современные приборы и методики для решения ваших задач.
Физические основы лазерного измерения расстояний
Импульсный (времяпролетный) метод
Принцип работы:
- Сканер генерирует короткий лазерный импульс и запускает высокоточный таймер
- Луч отражается от объекта и возвращается к прибору
- При возвращении отраженного света таймер останавливается
- Расстояние вычисляется по формуле: D = c × t / 2, где:
- D — расстояние до объекта
- c — скорость света (299 792 458 м/с)
- t — время, затраченное лучом на путь туда и обратно
- деление на 2 учитывает двойной путь луча
Характеристики:
- Преимущества: большая дальность измерений (до нескольких километров)
- Ограничения: относительно низкая точность на малых расстояниях
- Применение: топографическая съемка, сканирование крупных объектов
Фазовый метод
Принцип работы:
- Сканер излучает непрерывный модулированный луч
- Анализируется сдвиг фазы между отправленным и принятым сигналом
- На основе фазового сдвига вычисляется расстояние до объекта
Характеристики:
- Преимущества: высокая точность на малых и средних дистанциях
- Ограничения: меньшая дальность действия по сравнению с импульсным методом
- Применение: архитектурные обмеры, промышленные измерения, работа внутри помещений
Сравнение методов:
| Параметр | Импульсный метод | Фазовый метод |
|---|---|---|
| Максимальная дальность | До нескольких км | До 100-150 м |
| Точность | 3-10 мм | 1-3 мм |
| Скорость измерений | До 500 000 точек/сек | До 1 000 000 точек/сек |
| Оптимальное применение | Открытые пространства | Закрытые помещения, детальная съемка |
Важно: Профессиональные компании, оказывающие услуги лазерного сканирования, выбирают оптимальный метод под конкретную задачу клиента, обеспечивая наилучшее соотношение точности, скорости и стоимости.
Место лазерного сканирования в современных технологиях измерений
Сравнение с традиционными методами:
| Технология | Скорость сбора данных | Точность | Полнота информации | Эффективность |
|---|---|---|---|---|
| Традиционные геодезические методы | Низкая | Высокая (1-2 мм) | Низкая | Длительные сроки |
| Лазерное сканирование | Высокая | Высокая (5 мм) | Очень высокая | Оптимальная |
| Фотограмметрия | Очень высокая | Средняя (5-20 мм) | Высокая | Сложная обработка |
Принцип работы основан на следующих этапах:
- Комбинирование с фотографиями высокого разрешения для создания текстурированных моделей;
- Привязка к глобальным координатам с помощью GNSS-систем;
- Дополнение данными с других датчиков (тепловизоры, георадары);
- Интеграция в BIM-системы для информационного моделирования зданий.
Ключевые преимущества услуг лазерного сканирования:
- Неизбирательность сбора данных (фиксация всех видимых поверхностей);
- Высокая степень автоматизации измерений;
- Сокращение полевых работ при сохранении точности;
- Создание исчерпывающего цифрового архива объекта;
- Работа в любое время суток, независимо от освещения.
Комплексное решение для ваших задач
«Сервис ГЕО» предлагает выбор оптимальной технологии сбора пространственных данных или их комбинацию для наилучшего решения ваших задач. Наши специалисты помогут подобрать идеальное соотношение точности, скорости и стоимости.
Основные виды лазерного сканирования

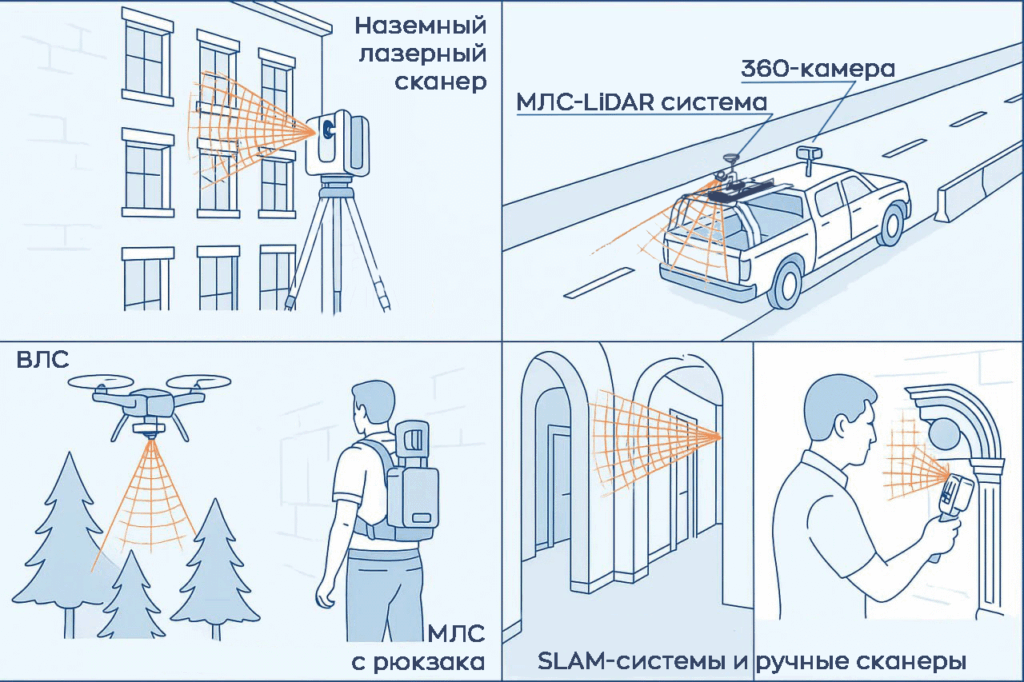

В зависимости от способа размещения и перемещения сканирующей системы выделяют четыре основных вида лазерного сканирования, каждый из которых имеет свои особенности и области применения.
Наземное лазерное сканирование (НЛС)
Принцип работы:
- Сканер устанавливается на штатив в фиксированной позиции;
- Сканирующая головка вращается по горизонтали и вертикали, направляя лазерный луч;
- Для полного охвата объекта съемка проводится с нескольких позиций;
- Полученные сканы регистрируются (сшиваются) в единое облако точек.
Области применения:
- Архитектура и строительство:
- Обмеры существующих зданий и сооружений;
- Создание BIM-моделей для реконструкции;
- Контроль соответствия строительных работ проекту.
- Культурное наследие:
- Документирование исторических объектов;
- Создание точных моделей для реставрации;
- Виртуальные музеи и экспозиции.
- Промышленность:
- Обследование технологического оборудования;
- Контроль деформаций конструкций;
- Обратный инжиниринг деталей и механизмов.
Преимущества услуги наземного сканирования:
- Высокая точность (1-5 мм);
- Детальность получаемых данных;
- Оперативное получение результатов;
- Экономия на содержании собственного оборудования и специалистов.

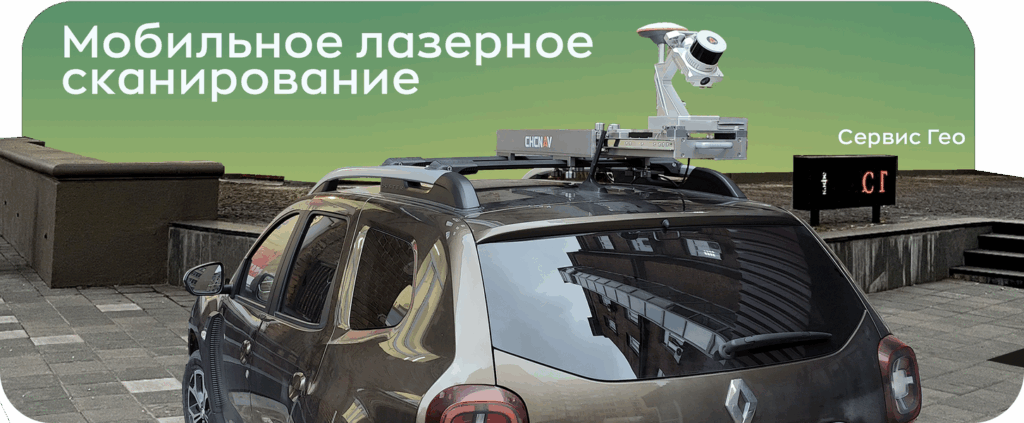

Мобильное лазерное сканирование (МЛС)
Принцип работы:
- Сканер устанавливается на движущееся транспортное средство;
- Система включает инерциальную навигационную систему и GNSS-приемник для определения положения;
- Данные со сканера и навигационных систем синхронизируются и объединяются.
Области применения:
- Транспортная инфраструктура:
- Создание моделей автомобильных дорог;
- Инвентаризация дорожной инфраструктуры;
- Мониторинг железнодорожного полотна;
- Городская среда:
- Изыскания линейных объектов застроенной местности;
- Создание виртуальных городских моделей;
- Планирование городской инфраструктуры;
- Инженерные коммуникации:
- Съемка линейных объектов (трубопроводы, ЛЭП);
- Мониторинг прибрежных зон и русел рек;
- Обследование тоннелей и мостовых сооружений.
Преимущества услуги мобильного сканирования:
- Высокая производительность (десятки километров в день);
- Возможность работы без перекрытия движения транспорта;
- Одновременное получение данных о дороге и прилегающей территории;
- Экономическая эффективность для протяженных объектов.

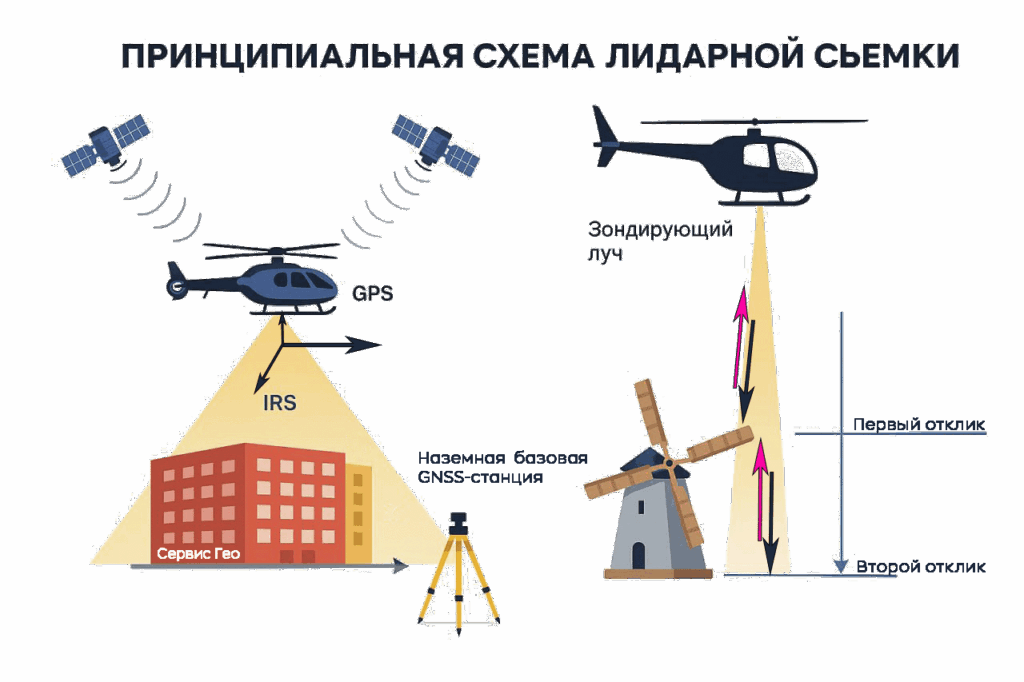

Воздушное лазерное сканирование (ВЛС)
Принцип работы:
- Сканирующая система устанавливается на воздушное судно (самолет, вертолет, БПЛА);
- Лазерный луч сканирует поверхность по траектории полета;
- Система фиксирует как первое отражение (верхние поверхности), так и последнее (земля);
- Комбинация с инерциальной системой и GNSS обеспечивает точную привязку данных.
Области применения:
- Картография и ГИС:
- Создание цифровых моделей рельефа и местности;
- Обновление топографических карт;
- Мониторинг изменений ландшафта.
- Лесное хозяйство:
- Инвентаризация лесных массивов;
- Определение высоты и плотности деревьев;
- Оценка запасов древесины.
- Инфраструктурные проекты:
- Планирование трасс линейных объектов;
- Мониторинг линий электропередач;
- Оценка объемов земляных работ.
Преимущества услуги мобильного сканирования:
- Охват больших территорий за короткое время;
- Возможность «видеть сквозь» растительность;
- Работа в труднодоступных районах;
- Значительная экономия по сравнению с наземными методами съемки больших территорий.
SLAM сканирование
Принцип работы:
- Компактное устройство удерживается и перемещается оператором вручную или на подвижной платформе;
- Сканирование возможно в местах без приема спутникового сигнала;
- Инерциальный модуль определяет повороты и ускорения сканера для фиксации траектории;
- Колоризация облака точек за счет комбинирования с фотокамерой.
Области применения:
- Изыскания:
- Создания трехмерных моделей для геодезии;
- Замеры для паспортизации (технические планы);
- Подеревная съемка лесных массивов;
- Архитектурные обмеры:
- Создание обмерных чертежей внутренних помещений;
- Реконструкционные и реставрационные работы;
- Создание виртуальных туров.
- Мониторинг строительства:
- Сканирование площадки для составления исполнительных чертежей;
- Обмеры на складах сыпучих материалов и отвалах;
- Сравнение проектной модели с фактическими отметками.
Преимущества услуги мобильного сканирования:
- Способность работы в условиях глушения GNSS-сигнала;
- Высокая плотность облака точек;
- Отображение трехмерной модели в цвете.
Сравнение основных видов услуг лазерного сканирования:
| Параметр | Наземное | Мобильное | Воздушное | SLAM |
|---|---|---|---|---|
| Типичная дальность | 1-1000 м | 1-200 м | 50-3000 м | 1-50 м |
| Точность | Высокая (1-5 мм) | Средняя (5-30 мм) | Средняя (5-30 см) | Средняя (7-30 мм) |
| Производительность | 10-20 станций/день | до 200 км/день | до 100 км²/день | до 100 км/день |
| Типичные объекты | Здания, интерьеры | Дороги, инфраструктура | Обширные территории | Помещения, тоннели |
Процесс оказания услуг лазерного сканирования
Качественное лазерное сканирование — это комплексный процесс, требующий не только специализированного оборудования, но и профессиональных компетенций, опыта и методологии. Доверяя эти работы профессиональной компании, вы получаете полный цикл услуг от планирования до готовых результатов.
Планирование проекта
Ключевые этапы:
- Анализ требований заказчика (ТЗ):
- Определение целей проекта и конечных продуктов;
- Требуемая точность и детализация;
- Сроки выполнения работ;
- Бюджетные ограничения.
- Выбор оптимальной технологии:
- Определение оптимального вида сканирования;
- Подбор подходящего оборудования и методики;
- Планирование комбинированного подхода при необходимости.
- Разработка методики:
- Схема расположения базовых точек сканера;
- План размещения опорных точек (марок);
- Получение согласований на полеты или проход на территорию;
- Процедуры резервного копирования данных.
Преимущество: Специализированная компания учитывает все факторы, влияющие на качество данных, и предлагает оптимальное решение, экономя время и средства заказчика.
Полевые работы
Этапы полевых работ:
- Подготовка объекта:
- Рекогносцировка местности/объекта;
- Размещение марок и опорных точек;
- Создание геодезической основы при необходимости.
- Выполнение сканирования:
- Настройка оборудования под конкретные условия;
- Проведение съемки с оптимальным перекрытием;
- Контроль качества получаемых данных;
- Резервное копирование результатов.
Преимущество: Опытные специалисты эффективно организуют полевые работы, минимизируя время простоя оборудования и заказчика, обеспечивая необходимую полноту и качество данных
Обработка и анализ данных
Этапы обработки:
- Первичная обработка:
- Импорт и организация данных сканирования;
- Фильтрация шумов и удаление ошибочных измерений;
- Регистрация (сшивка) сканов в единое облако точек;
- Геопространственная привязка результатов.
- Углубленная обработка:
- Классификация точек по слоям;
- Создание поверхностей и трехмерных моделей;
- Интеграция с другими источниками данных;
- Анализ геометрии и выявление особенностей.
Преимущество: Специалисты компании применяют проверенные алгоритмы и методики обработки, а также используют специализированное программное обеспечение, что гарантирует высокое качество конечного результата.
Контроль качества и передача результатов
Процедуры контроля качества:
- Проверка точности результатов по контрольным измерениям;
- Анализ полноты данных и отсутствия «слепых зон»;
- Соответствие результатов техническому заданию;
- Верификация форматов и совместимости данных.
Форматы предоставления результатов:
- Облака точек (LAS, E57, XYZ, PTS и др.);
- 3D-модели (OBJ, FBX, DXF, IFC и др.);
- Чертежи (DWG, DXF, PDF);
- Ортофотопланы (JPG, GEOTIFF, TIFF);
- Цифровые модели рельефа и местности (DWG, DXF).
Преимущество: Специалисты компании применяют проверенные алгоритмы и методики обработки, а также используют специализированное программное обеспечение, что гарантирует высокое качество конечного результата.
Весь комплекс услуг лазерного сканирования под ключ
«Сервис ГЕО» предлагает полный цикл работ от планирования проекта до передачи готовых результатов. Мы берем на себя все заботы, связанные с получением высокоточных пространственных данных.
-
- Бесплатная консультация и оценка проекта
- Разработка оптимальной методики сканирования
- Полевые работы с использованием современного оборудования
- Профессиональная обработка данных
- Предоставление результатов в удобных форматах
Сферы применения лазерного сканирования
Строительство и архитектура
Контроль строительства и BIM
Задачи:
- Исполнительная съемка в процессе строительства;
- Контроль соответствия построенных конструкций проекту;
- Создание информационных моделей существующих зданий;
- Мониторинг деформаций в процессе строительства.
Преимущества услуг лазерного сканирования:
-
- Сокращение времени на проверку строительных работ;
- Своевременное выявление отклонений от проекта;
- Уменьшение количества переделок;
- Повышение точности документации фактического исполнения.
Пример внедрения: При строительстве многофункционального комплекса регулярное лазерное сканирование позволило выявить отклонения монолитных конструкций от проекта на раннем этапе, что сократило затраты на исправление на 65% по сравнению с традиционными методами контроля.
Реконструкция и реставрация
Задачи:
-
- Детальные обмеры существующих сооружений со сложной геометрией;
- Документирование текущего состояния объектов;
- Создание основы для проектов реконструкции;
- Виртуальное моделирование вариантов реставрации.
Преимущества услуг лазерного сканирования:
- Детализированная фиксация состояния памятников без физического контакта;
- Создание цифрового двойника в масштабе 1:1;
- Модели в RGB-цветовом диапазоне;
- Возможность воспроизведения объектов с помощью 3D-печати;
- Доступность виртуальных экспозиций для широкой аудитории.
Пример внедрения: При реставрации исторического собора услуги лазерного сканирования позволили создать точную цифровую модель здания, что стало неоценимым источником информации для восстановления утраченных элементов с высочайшей точностью.
Промышленное применение
Обратный инжиниринг
Задачи:
- Создание CAD-моделей существующих деталей и механизмов;
- Анализ формы и геометрии объектов без технической документации;
- Воссоздание утраченных или изношенных деталей;
- Модернизация и оптимизация существующих конструкций.
Контроль оборудования и цифровые двойники
Задачи:
- Создание цифровых двойников производственных линий;
- Контроль монтажа сложного оборудования;
- Планирование модификаций и оптимизаций;
- Обучение персонала на виртуальных моделях.
Пример внедрения: На нефтеперерабатывающем заводе создание цифрового двойника технологической установки с помощью лазерного сканирования позволило сократить время плановой модернизации на 35% благодаря точному планированию работ и выявлению потенциальных коллизий еще на этапе проектирования.
Инженерные изыскания
Воздушное лазерное сканирование (ВЛС) для проектирования
Задачи:
- Сбор топографических данных для площадных и линейных объектов;
- Создание ЦМР высокой детализации (сечение рельефа до 0.5 м);
- Проведение сканирования совместно с аэрофотосъемкой местности;
- Подготовка отчетов по инженерно-геодезическим изысканиям.
Мобильное лазерное сканирование (МЛС) для дорожного строительства
Задачи:
- Создание детальной модели существующего дорожного полотна;
- Проектирование, реконструкция и расширение дорог;
- Контроль качества строительства и ремонта;
- Инвентаризация объектов дорожной инфраструктуры.
Пример внедрения: При проектировании реконструкции автомагистрали услуги мобильного лазерного сканирования позволили за два дня собрать детальную информацию о 80-километровом участке дороги, что традиционными методами заняло бы не менее 30 дней.
Промышленные объекты
Сканирование производственных помещений, технологических линий, оборудования и резервуаров для создания цифровых двойников.
ЗаказатьКультурные объекты
Детальное сканирование памятников культурного наследия, исторических зданий и скульптур для реставрации и документирования.
ЗаказатьИнфраструктурные объекты
Сканирование дорог, мостов, туннелей, железнодорожных путей и инженерных сетей для создания ГИС и проектирования.
ЗаказатьЗаказать услуги лазерного сканирования
Оставьте заявку, и наши специалисты свяжутся с вами для консультации и расчета стоимости
Контактная информация
Наши преимущества
Собственный парк современного оборудования
Опытные специалисты со стажем от 5 лет
Все необходимые лицензии и допуски
Работаем по всей России и СНГ
Гарантия качества и соблюдение сроков
Загрузка...
